产品名称: 铁路功率调节装置(RPC,又称铁路功率融通装置)
上市日期: 2019-03-20

原理介绍

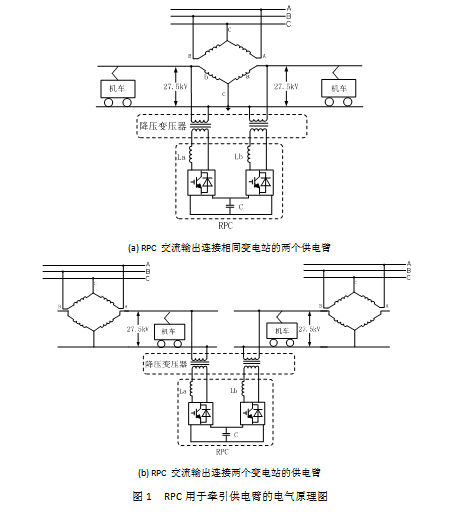

       RPC采用两个电压源变流器(Voltage Source Converter,VSC)背靠背结构,两个变流器直流侧共用电容,而交流侧分别接于变电所两供电臂。RPC两侧变流器可以连接同一变电所的两个供电臂,其电气连接如图1(a)所示,通过有功传输和无功补偿可以实现变电所三相功率的平衡,抑制流入电网电流的负序分量;此外,RPC变流器也可以连接两个变电所的供电臂,其电气连接如图1(b)所示,实现两个变电所之间的有功传输,并且可以补偿无功和谐波。

铁路功率调节装置(RPC)

应用领域

       由于电气化铁路负载的特殊性,负序、无功和谐波一直是电气化铁路牵引供电系统存在的技术难题。铁路功率调节装置(Railway static power conditioner,RPC)具有控制变电所两相有功、无功和谐波电流的能力。RPC的独特之处在于补偿无功的同时可直接实现有功功率的转移,并兼具有源滤波的功能,功能更为强大。尤其是高速铁路电力机车大多是交流传动、PWM整流方式,单纯SVC对平衡系统电压、抑制电压波动效果有限;而相比STATCOM,由于RPC连接于牵引供电臂侧,连接电压相对较低,所需的降压变压器耐压等级也较低。
