工作原理：

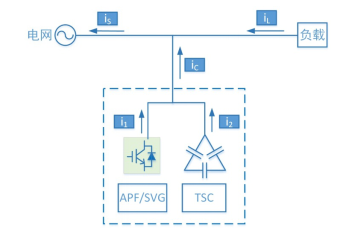

       智慧型动态补偿装置是将有源模块APF/SVG和无源模块TSC完美组合，实现无死角的连续补偿。TSC进行有级投切补偿，APF/SVG模块进行盲点覆盖，实现无级投切和连续补偿。

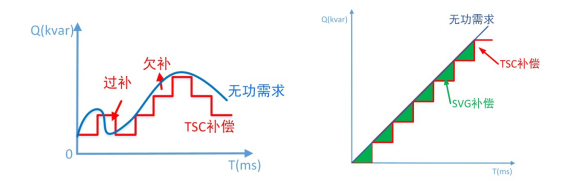

传统的TSC补偿为有级补偿，不能实现连续补偿，如图所示：

有源补偿器与TSC补偿混合后，TSC进行有级投切补偿，APF/SVG模块进行盲点覆盖，可实现近似等效无级投切，但该方式不能实现全功率下功率因数±1之间的调节。

产品特点：

   ◆ 补偿效果较TSC补偿连续效果更好；

   ◆ ASVGT有SVG有源模块，所以可以实现谐波、无功，三相不平衡多功能补偿；

   ◆响应时间较TSC快，ASVGT 中的 SVG 体现出电力电子开关的优势，传统的 SVC 中，晶闸管仅为快速开关作用，无法体现出“高频快速投切”价值；

   ◆ 人性化人机交互界面，具备本地6英寸触摸屏监控，可通过界面实时观测系统的电能质量信息（电压、电流、功率因数等）、有源补偿的输出电流信息、无源的投        切信息，也可进行本地启停操作。同时具备远程通讯接口，可通过无线网络GPRS在远端实时监控、控制启停，也可通过手机APP监控、控制启停；

   ◆ 补偿过程全自动检测运行，发生故障时，设备自动切除，待故障恢复后，自动重新投入使用，无需任何人为干预；

   ◆有源模块出现故障且不可恢复后，无源TSC可采用手动控制方式继续工作；

   ◆模块散热风机根据温度无极调速，随着输出容量、环温的变化，散热风机会自动调整风机转速，实现低噪音、低损耗。

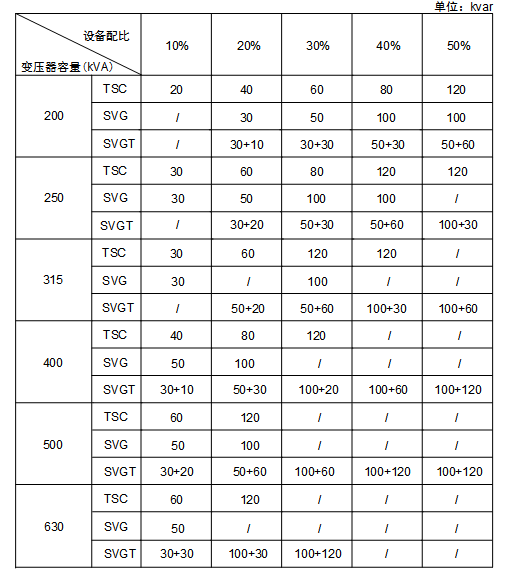

技术参数：
