工作原理

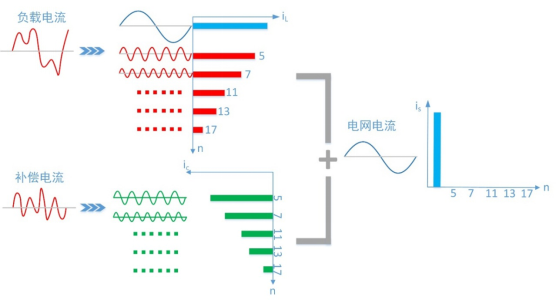

有源滤波器通过外部电流互感器 CT，实时检测负载电流，DSP数字信号处理器对采集信号进行分解计算，提取出负载电流中的谐波成分，然后控制输出 PWM信号使IGBT工作，从而控制逆变器产生一个和负载谐波幅值大小相等、方向相反的电流注入到电网中，补偿谐波电流，实现滤波功能。
产品特点：
◆多种补偿模式灵活配置
◆可补偿谐波、无功、三相不平衡，优先级可自由设置
◆瞬时响应时间＜50μs，完全响应时间＜5ms；
◆人性化人机交互界面，具备本地4.3英寸触摸屏监控，可通过界面实时观测系统的电能质量信息（电压、电流、功率因数等），也可进行本地启停操作。同时具备远 程通讯接口，可通过无线网络GPRS或者手机APP在远端实时监控、控制启停；
◆ 补偿过程全自动检测运行，发生故障时，设备自动切除，待故障恢复后，自动重新投入使用，无需任何人为干预；
◆ 模块化设计缩短供货周期且尺寸兼容性高，任何功率模块均可进行并联，并机组合自由灵活；
◆ 模块散热风机根据温度无极调速，随着输出容量、环温的变化，散热风机会自动调整风机转速，实现低噪音、低损耗。
技术参数：
名称 | 400V | 600V |

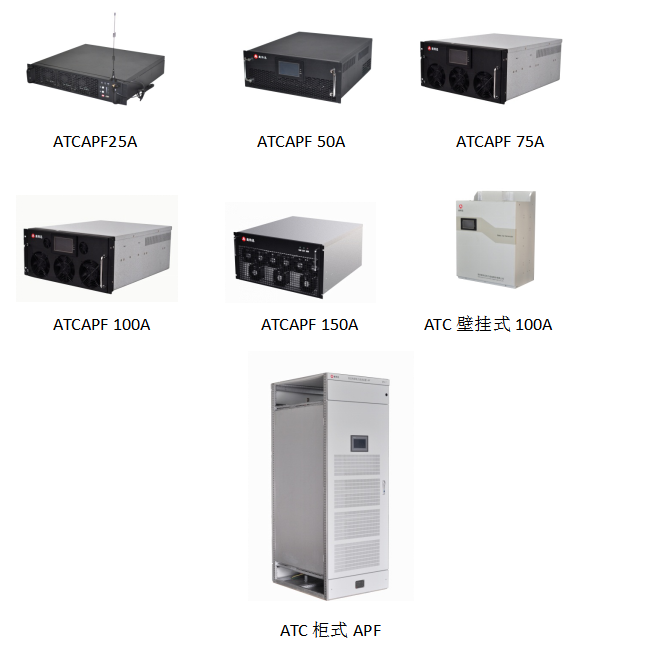

ATCAPF25A/50A/65A/75A/100A/150A | ATCAPF50A/75A |
系统参数 |
额定线电压 | 380V（-20%~20%） | 690V（-15%~15%） |
电网频率 | 50Hz±5Hz |
整机效率 | ≥97% |
供电系统结构 | 三相三线、三相四线 |
电路拓扑 | 三电平 |
性能指标 |
额定电流 | 25A、50A、65A、75A、100A、150A | 50A、75A |
补偿功能 | 谐波、无功、不平衡，优先级可配置 |
谐波补偿范围 | 2~50次任意次可选 |
无功补偿范围 | 从额定感性到额定容性连续可调(-1～1可调) |
补偿率 | ≥98% |
快速响应时间 | ＜50us |
响应时间 | ＜5ms |
保护功能 | 直流过压、输出过流、设备过热、电网过压、欠压保护等 |
噪声 | ＜56dB | ＜65dB |
结构参数 |
安装方式 | 机架式、壁挂式 | 机架式、壁挂式 |
尺寸:宽*深*高(mm) | 442*546*88、448*576*176、448*576*176、465*613*220、465*613*220、539*613*266 | 448*596*176、465*613*266 |
净重（kg） | 11.5、25、26、38、39、42 | 27、41 |
通讯监控功能 |
通讯接口 | RS485、CAN、GPRS(选配)、WIFI(选配) |
通讯协议 | Modbus、CAN总线协议、TCP/UDP协议 |
显示内容 | 电压、电流、功率因数、运行温度、运行状态、故障指示等实时信息 |
模块显示界面 | 4.3寸触摸液晶屏（选配）、LED指示灯、手机APP |
后台监控 | 支持独立监控、支持集中监控 |
环境要求 |
IP等级 | IP20（可定制） |
运行温度 | -15~45℃ |
储存温度 | -45~75℃ |
海拔高度 | ＜1500m，1500m以上按照GB/T3859.2降额使用，或者联系厂家。 |
